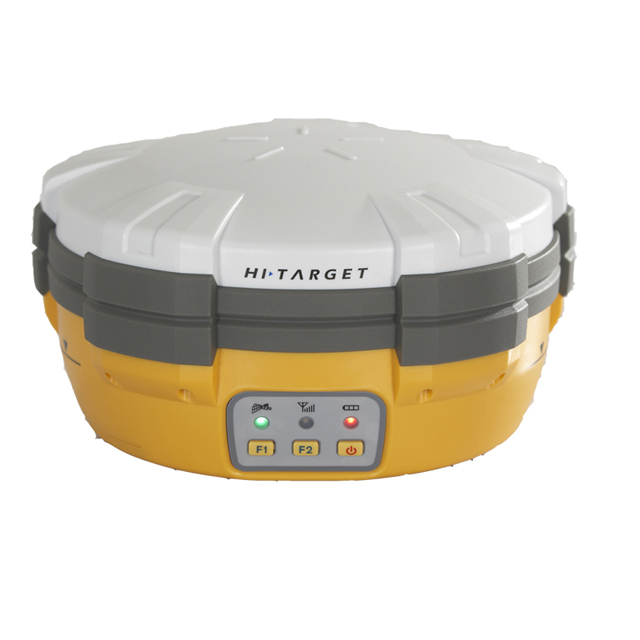

V30 GNSS RTK GPS

V30 GNSS RTK GPS
El sistema GPS V30 GNSS RTK está diseñado para cumplir con altos estándares de calidad a un precio asequible. Es sobresaliente en su clase, con un diseño robusto y funciones fáciles de usar.

Cantidad:
  • HI-TARGET
  • V30
  • Nuevo
  • CE, FC
  • IP67
  • GPS, GLONASS, BDS, Calileo, SBAS, QZSS
  • 2.5mm + 0.5ppm RMS
  • 5 mm + 0.5 ppm RMS
  • 8mm + 1ppm RMS
  • 15 mm + 1 ppm RMS

Seguimiento de constelaciones múltiples
* 220 canales de seguimiento.
* Compatible con GPS, GLONASS, GALILEO, BDS, SBAS.
* Antena GNSS aprobada por NGS.

Operación inteligente
* Equipado con un altavoz inteligente que guía toda la operación.
* Las múltiples funciones de un solo botón facilitan el trabajo de campo, como la configuración automática de la base con un solo botón, el móvil puede obtener una solución fija una vez que se enciende.

Diversificar la aplicación RTK

Radio UHF transceptor opcional
* La radio UHF del transceptor permite que el modo de trabajo se pueda cambiar entre la base y el móvil.
* Radio UHF interna HI-TARGET de 2 vatios y Pacific Crest TrimTalk y copia de 2 vatios; La radio UHF interna es opcional. Pacific Crest TrimTalk y copia; La radio UHF interna es compatible con otras radios.
* La radio UHF interna extraíble permite a los usuarios reparar o intercambiar de manera simple.

Funcionamiento sin problemas en el sistema CORS
* El módulo GPRS / GSM / 3G incorporado garantiza que el V30 funciona perfectamente con el posicionamiento RTK de la red.

Batería de larga duración
* Desarrollado por batería de ion-litio de 5000mAh.
* Tiempo de trabajo estático 13 - 15 horas.
* Tiempo de trabajo RTK Rover (UHF / GPRS / GSM) de 10 a 12 horas.
* Tiempo de trabajo base RTK 8 - 10 horas.

Diseño robusto y único
* Protección IP67 contra polvo / agua.
* Resiste caída natural de 3 metros sobre hormigón.
* Seguimiento rápido y perfecta evitación o reducción de la obstrucción y el efecto multirruta para garantizar una capacidad de posicionamiento superior.

MEDICIÓN

&toro; 220 canales
&toro; Advanced Pacific Crest Maxwell 6 Custom Survey GNSS Technology
&toro; Correlador múltiple de alta precisión para mediciones de pseudo rango GNSS
&toro; Datos de pseudo rango sin filtrar, sin filtrar para bajo ruido, bajo error de múltiples rutas, baja correlación de dominio de tiempo y alta respuesta dinámica
&toro; Mediciones de fase de portadora GNSS de muy bajo ruido con una precisión de 1 lt; 1 mm en un ancho de banda de 1 Hz
&toro; Relación señal-ruido notificada en dB-Hz
&toro; Tecnología probada de rastreo de baja elevación de Pacific Crest

Señales satelitales rastreadas simultáneamente
  GPS: L1C / A simultáneo, L2C, L2E, L5
  GLONASS: L1C / A simultáneo, L1P, L2C / A (solo GLONASS M), L2P
  SBAS: L1 C / A simultáneo, L5
  Galileo: L1 BOC, E5A, E5B, E5AltBOC simultáneo
  BDS: B1, B2
  QZSS: L1 C / A, L1 SAIF, L2C, L5

RENDIMIENTO DE POSICIONAMIENTO
Encuesta GNSS estática y rápida estática
Horizontal: 2.5mm + 0.5ppm RMS
Vertical: 5 mm + 0.5 ppm RMS
Post procesamiento cinemático
(PPK / Stop & Go) topografía GNSS
Horizontal: 1cm + 1ppm RMS
Vertical: 2.5cm + 1ppm RMS
Tiempo de inicialización: típicamente 10 minutos para la base y 5 minutos para el rover
Confiabilidad de inicialización: típicamente > 99.9%
RealtimeKinematic (RTK) topografía
Horizontal: 8mm + 1ppm RMS
Vertical: 15 mm + 1 ppm RMS
Tiempo de inicialización: típicamente < 8 segundos
Confiabilidad de inicialización: típicamente > 99.9%
Codificación diferencial del posicionamiento GNSS.
Horizontal: 25cm + 1ppm RMS
Vertical: 50cm + 1ppm RMS
SBAS[iv]: 0.50m Horizontal, 0.85m Vertical

HARDWARE
Físico
Dimensiones (ancho x alto): 19.50 cm x 10.40 cm (7.68 pulg. X 4.09 pulg.)
Peso: 1.3kg (2.86lb) con batería interna, radio interna, antena UHF estándar
Temperatura de funcionamiento: -45 ℃ a + 65 (-49 ℉ a + 149 ℉)
Temperatura de almacenamiento: -55 a + 85 (-67 ℉ a + 185 ℉)
Humedad: 100%, considerando.
Resistente al agua / polvo: IP67 a prueba de polvo, protegido de inmersión temporal a una profundidad de 1 m (3.28 pies).
Choque y vibración: diseñado para sobrevivir a una caída natural de 3 m (9.84 pies) sobre concreto.
Eléctrico
Entrada de alimentación externa de 6V a 28V DC
Consumo de energía 2.5W
Cambio automático entre potencia interna y externa.
Batería de iones de litio recargable, extraíble de 7.4V, 5000mAh en el compartimiento interno de la batería
Duración de la batería interna
Estático 13 - 15 horas
RTK Rover (UHF / GPRS / 3G) 10 - 12 horas
RTK Base 8 - 10 horas
Interfaz de E / S
1 x bluetooth
1 x puerto USB2.0 estándar
2 x puerto serie RS232
2 x entrada de alimentación de CC (8 pines y 5 pines)

COMUNICACIÓN Y ALMACENAMIENTO DE DATOS.
GPRS / GSM o 3G
GPRS / GSM o 3G interno totalmente integrado y completamente sellado
Rango de red RTK (a través de CORS) 20-50 km
Radio UHF interna HI-TARGET (estándar)
Potencia de transmisión: 0.1W, 1W, 2W ajustable
Velocidad de transmisión: hasta 19.2 Kbps
Rango de trabajo: 3 ~ 5Km típico, 8 ~ 10km óptimo
Pacific Crest XDL micro interna UHF Radio
Frecuencia: 403 ~ 473 MHz
Potencia de transmisión: 0.5W, 1.0W, 2.0W ajustable
Velocidad de transmisión: hasta 19.2 Kbps
Soporta la mayor parte del protocolo de comunicación por radio
Rango de trabajo: 3 ~ 5km típico, 8 ~ 10km óptimo
HI-TARGET Radio UHF externa (estándar)
Frecuencia: 460 MHz con 116 canales.
Potencia de transmisión: 5W, 10W, 20W, 30W ajustable
Velocidad de transmisión: hasta 19.2 Kbps
Rango de trabajo: 8 ~ 10Km típico, 15 ~ 20km óptimo
Pacific Crest ADL Vantage Pro radio UHF externa
Frecuencia: 390 ~ 430 MHz o 430 ~ 470 MHz
Potencia de transmisión: 4W a 35W ajustable
Velocidad de transmisión: hasta 19.2 Kbps
Soporta la mayor parte del protocolo de comunicación por radio
Rango de trabajo: 8 ~ 10Km típico, 15 ~ 20km óptimo
Soporta otro dispositivo de comunicación externo
Por ejemplo, módem GSM externo.
Almacenamiento de datos
Memoria interna de 64MB
Formatos de datos
(Salida de posicionamiento de 1Hz, hasta 50 Hz - depende de la opción instalada)
CMR: sCMRx, CMR, CMR + entrada y salida
RTCM: RTCM 2.1, 2.2, 2.3, 3.0, 3.1 entrada y salida
Salidas de navegación ASCII: NMEA-0183 GSV, AVR, RMC, HDT, VGK, VHD, ROT, GGK, GGA, ZDA, VTG, GST, PJT, PJK, BPQ, GLL, GRS, GBS
Salidas de navegación Binarias: GSOF
1 pulso por segundo de salida
