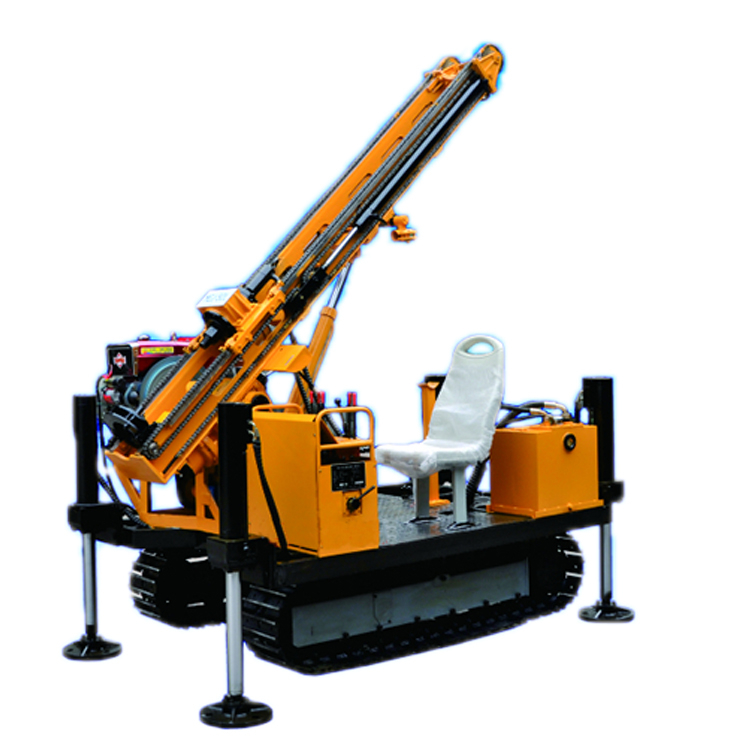

MGJ-50L Plataforma de perforación de ancla montada sobre orugas de rotación de cabeza de potencia

Estado de Disponibilidad:
Cantidad:
  • MGJ-50L
  • GOLD

Descripción del producto

       La plataforma de perforación de anclaje MGJ-50L Crawler para el anclaje y la creación de jet es un tipo de integración de rastreador, bomba de lodo y panel de control basado en la plataforma de perforación MGJ-50 original para el anclaje y la creación de jet. Cuenta con una carrera de alimentación larga, gran capacidad, fácil de operar y moverse, etc. Es una mejor idea de la plataforma de taladro de anclaje para la barra de anclaje, consolidación y fortalecimiento de la ingeniería y todas las demás perforaciones geológicas de ingeniería. La plataforma de perforación se usa principalmente en el anclaje del suelo y la roca, Consolidación de la base de la carretera, la base de la presa y la pared de retención, y la perforación de agujeros de voladizo y la creación de jet.


Características:



  1. La plataforma de perforación es con transmisión mecánica y alimento hidráulico, perforador de agujeros. es principalmente 110-130 mm (puede alcanzar 180 mm), la capacidad de perforación de 60 m, puede perforar en cualquier ángulo entre horizontal y vertical.

  2. Larga carrera de alimentación que alcanza 2300 mm con una varilla de perforación 2 m.

  3. Usando con perforación de rotación y percusión: perforación de rotación, perfore de manera eficiente.

  4. Apoya el cilindro, es fácil ajustar el ángulo del mástil.

  5. Con Crawler, es fácil y rápido descubrir la posición del orificio del perforación.

Especificación:

1. Unidad de potencia
Motor dieselZS1115 15kW 2200R/min
2.Base pre-medidor
Diagrama del orificio de perforación)promedio de 130 mm (máx: 180 mm)
Capacidad de perforación60m
Ángulo de perforacióncualquier ángulo entre vertical y horizontal
Varilla de perforaciónΦ50 mm o φ73 mm; longitud 2 m
Fuerza de extracción nominal22knet
Fuerza de empuje nominal14.6kn
Velocidad de elevación0.259 m/s
Max. esfuerzo de torsión2984n · m
3. Cabeza de conducción de tope:
Tipo)cabeza mecánica de top-trive
Carrera2300 mm; 1500 mm (tipo de mástil más corto);
800 mm (el tipo de mástil más corto)
Velocidad48; 88; 162; 281 r/min, velocidad inversa: 39R/min
4. Bomba de aceite
ModeloCBK1020/8-396R
Caudal20+8.1 ml/r
Velocidad de velocidad1500 r/min
Max. presión8MPA
Presión laboral16MPA
5.crewler
ModeloDP101CT
Max. Fuerza de remolque27.5 kN
Velocidad de arrastre1.17 km/h
Ángulo de arrastreMenos de 30 °
6. Bomba MUD
ModeloBW120QF
7. Dimensión Overal
Perforación de agujero verticalL × W × H: 3130 × 1920 × 4090
Perforación de orificio horizontal (estado de transporte) L × W × H: 3550 × 1920 × 1820
8. Peso del cuerpo de perforación
excluyendo la unidad de potencia900 kg
Peso entero2850 kg
