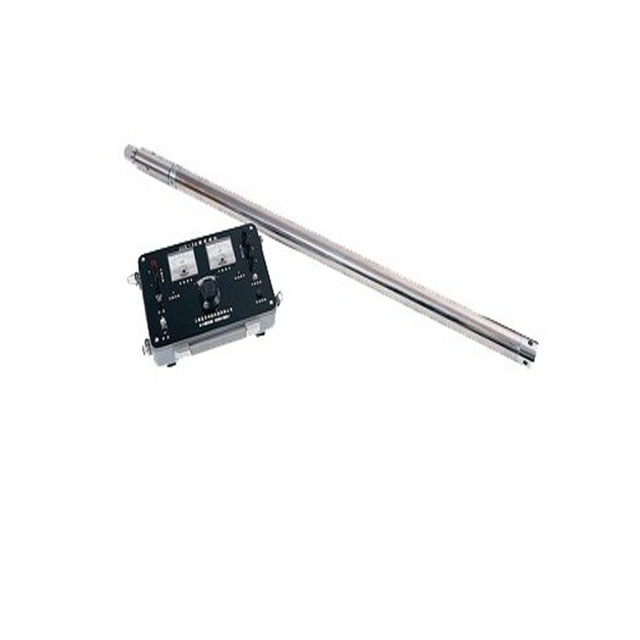

El instrumento está especialmente diseñado y fabricado para determinar el ángulo de inmersión y el ángulo de acimut del pozo en el área no magnética. Es adecuado para determinar el ángulo de inmersión y el ángulo de acimut del pozo, que debe tener más de 65 mm de diámetro, no magnético y sin tubo de revestimiento. Entonces puede determinar la inclinación y la dirección de inclinación del pozo.
El instrumento ha sido ampliamente utilizado para la medición de inclinación en el campo de la ingeniería, hidrología, campo petrolero, campo del carbón y geología.
Parámetros técnicos:
1. Fuente de alimentación: 90 V;
2. Medición del ángulo de inmersión:
(1) Rango de medición: 0 & deg; ～ 50 & deg ;;
(2) División de escala: 30 & prime ;;
(3) Error de medición: & plusmn; 30 & prime ;;
3. Medición del ángulo azimutal:
(1) Rango de medición: 4 & deg; ～ 356 & deg ;;
(2) División de escala: 5 & deg ;;
(3) Error de medición: no más de & plusmn; 4 & deg ;;
4. Presión soportada por la sonda inclinómetro: 50 MPa;
5. Temperatura máxima para la sonda inclinómetro: 100; Temperatura máxima para controlar la caja en el suelo: -20 ℃ ～ + 50 ℃;
6. Sonda inclinómetro:
(1) Diámetro: 54 mm;
(2) Longitud: 145 cm (sin incluir el tubo de extensión);
(3) Peso: 20 kg;
7. Realiza la determinación utilizando métodos de medición puntual. Puede leer el ángulo de inmersión y el ángulo de acimut directamente en la caja de control. Puede hacer determinación en múltiples puntos en el pozo.
