¿Cómo dibujar la sección de la línea de exploración geofísica?

El método de dibujo de la sección de la línea de exploración geofísica

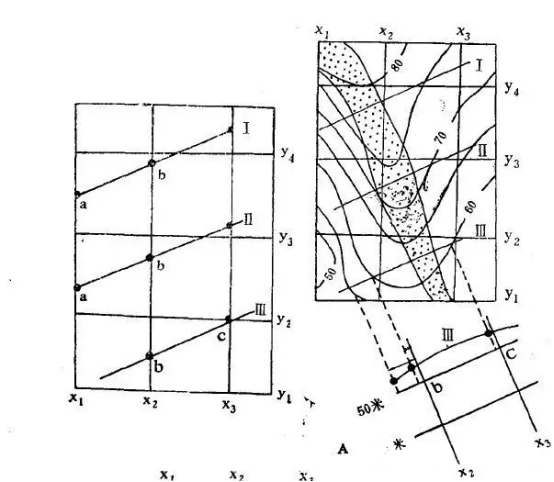

Primero, dibuje la línea de coordenadas en el dibujo. La coordenada vertical se basa en la elevación de la salida geológica, y la línea horizontal se dibuja de acuerdo con una cierta diferencia de altura. La línea de coordenadas con la intersección más corta con la línea de eclosión está marcada en el gráfico (Figura A).

El dibujo del límite geológico de la topografía de la superficie. Use la línea de coordenadas como línea de base para dibujar los puntos de conversión topográficos y los puntos de límite geológico en la sección, y luego use un insulto para conectar estos puntos topográficos para obtener una línea topográfica, y el límite geológico se extiende de acuerdo con la ocurrencia. (Figura A）

(Figura A)

El dibujo de la ingeniería de exploración geofísica. Tome la línea de coordenadas como línea de base y dibuje las posiciones de las trincheras de exploración, los pozos poco profundos y los pozos en la vista seccional de acuerdo con los resultados de la medición. (Figura B)

(Figura B)

El dibujo de los límites geológicos; De acuerdo con los datos originales del catálogo de varios proyectos de exploración geofísica, se reducen varios puntos límite geológicos a las posiciones correspondientes, y su aparición, ubicación de muestreo y número se indican. (Figura C)

(Figura C)

Sobre la base de un análisis exhaustivo, investigación e inferencia, de acuerdo con la relación entre sus posiciones espaciales, ocurrencia y leyes geológicas, que conectan líneas estructurales como los límites de roca entre proyectos, límites del cuerpo del mineral y fallas (Figura D). Para conectar los límites geológicos. En el proceso de compilar cada sección, siendo la atención a la comparación de sus secciones adyacentes, y hace que el límite geológico se ajuste a la ley.

Si se usa para calcular las reservas, se deben dibujar los límites de cada tipo de mineral y nivel de reserva, mientras se deben indicar el número de área, el número de área y el nivel de reserva.

Use el método de proyección para dibujar un boceto de plano de la línea de exploración en el mapa, prepare una tabla de resultados de análisis de acuerdo con diferentes proyectos en un lado y finalmente escriba el nombre del mapa, escala y dibuje una etiqueta de leyenda y mapa.
